? ? ? ?盤形懸式瓷絕緣子供交流高壓架空輸配電線路中的絕緣和固定導線用，其使用額定電壓高于1000V、頻率不超過100Hz、絕緣子安裝地點環境溫度應在-40°C ~ +60°C之間。
? ? ? ?絕緣子按其使用環境和地區，分標準型和耐污型兩類。標準型絕緣子適用于一般地區。耐污型適用于工業粉塵、化工、鹽堿、沿海及多霧地區。耐污型按其傘形結構分為雙傘型、三傘型、鐘罩型、草帽型四種。絕緣子按連接方式分為球窩連接和槽型連接。
? ? ? ?我公司盤形懸式瓷絕緣子的機電破壞負荷有40kN、70kN、120kN、160kN、210kN、300kN、420kN、550kN八個等級。

國家標準GB/T1001. 1和GB/T7253 ，國網采購標準Q/GDW 13251.1-2019及Q/GDW 13251.2 -2019

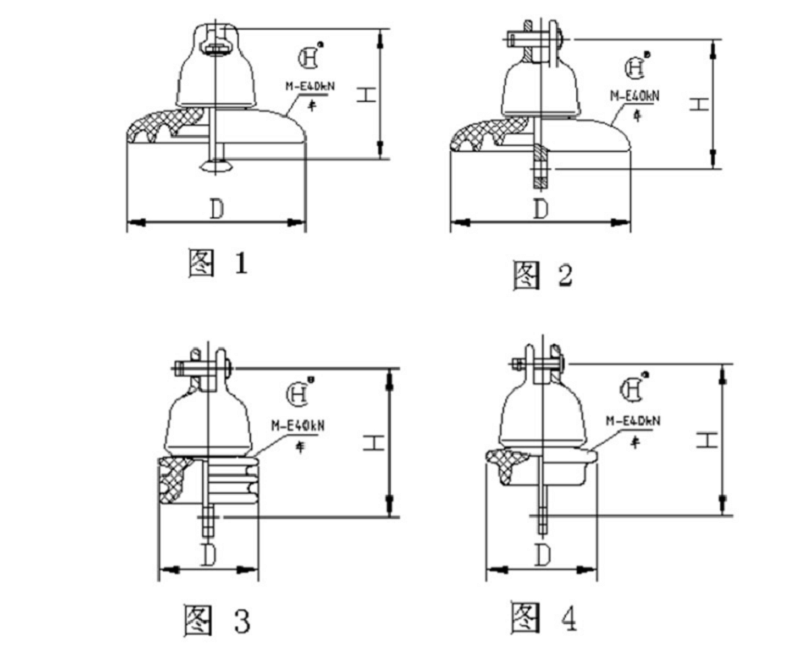

1、40kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U40B/140	U40C/140	XP-40C-1	XP-40C-2
圖號	1	2	3	4
絕緣件公稱直徑D? mm	190	190	110	110
公稱結構高度H? mm	140	140	160	190
公稱爬電距離? mm	200	200	171	120
連接標記? mm	16B	16C	16C	16C
額定機電破壞負荷? kN	40	40	40	40
逐個拉伸負荷? kN	20	20	20	20
濕工頻耐受電壓? kV	30	30	23	10
雷電沖擊耐受電壓? kV	75	75	60	50
工頻擊穿電壓? kV	90	90	80	80
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50
單只參考重量? kg	2.5	2.6	2.0	1.9

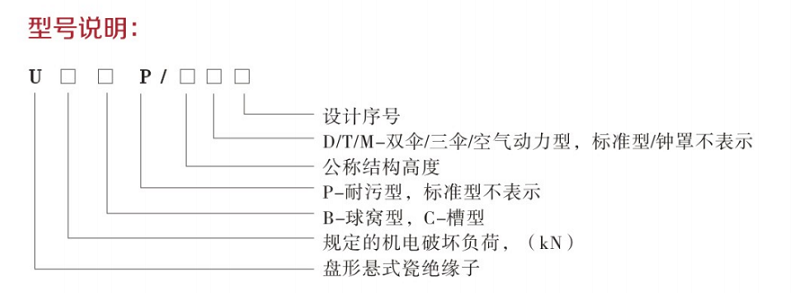

? ? ? ?注: XP-40C- 1和XP- 40C- 2型號說明: XP以機電破壞負荷表示的標準型盤形懸式瓷絕緣子，破折號后為機電破壞負荷(kN)，C為槽型連接，破折號后面數字為設計序號。

?

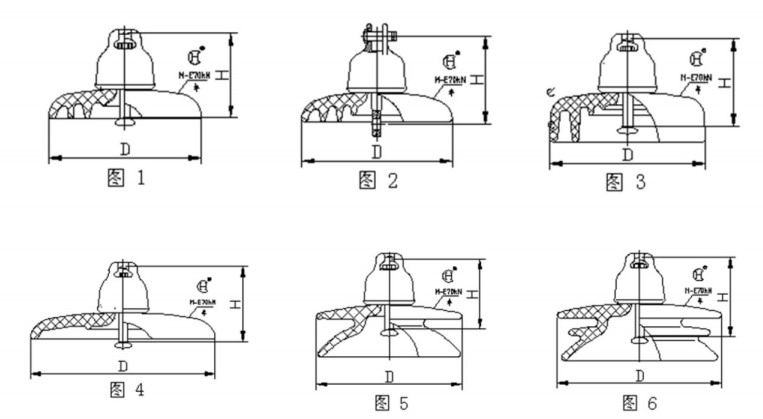

2、70kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U70B/146	U70C/146	U70BP/146	U70BP/146D	U70BP/155T	U70BP/146M
圖號	1	2	3	5	6	4
絕緣件公稱直徑D? mm	255	255	255	280	320	350
公稱結構高度H? mm	146	146	146	146	155	146
公稱爬電距離? mm	320	320	430	450	550	330
連接標記? mm	16B/A	16C	16B/A	16B/A	16B/A	16B/A
額定機電破壞負荷? kN	70	70	70	70	70	70
逐個拉伸負荷? kN	35	35	35	35	35	35
濕工頻耐受電壓? kV	40	40	42	42	45	40
雷電沖擊耐受電壓? kV	100	100	120	120	120	105
工頻擊穿電壓? kV	110	110	110	110	110	110
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	5.1	5.2	6.2	6.9	9.0	5.8

?

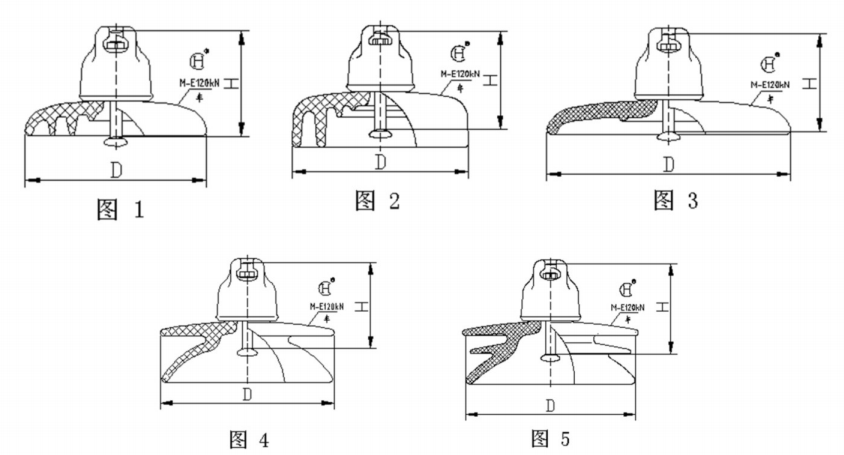

3、120kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U120B/146	U120BP/146	U120BP/146D	U120BP/155T	U120BP/146M
圖號	1	2	4	5	3
絕緣件公稱直徑D? mm	255	255/280	280	300	350
公稱結構高度H? mm	146	146	146	155	146
公稱爬電距離? mm	320	430/450	450	545	300
連接標記? mm	16B/A	16B/A	16B/A	16B/A	16B/A
額定機電破壞負荷? kN	120	120	120	120	120
逐個拉伸負荷? kN	60	60	60	60	60
濕工頻耐受電壓? kV	40	40	45	45	40
雷電沖擊耐受電壓? kV	100	100	120	130	105
工頻擊穿電壓? kV	110	110	110	110	110
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	5.1	7.6/8.2	7.9	9.4	9.4

?

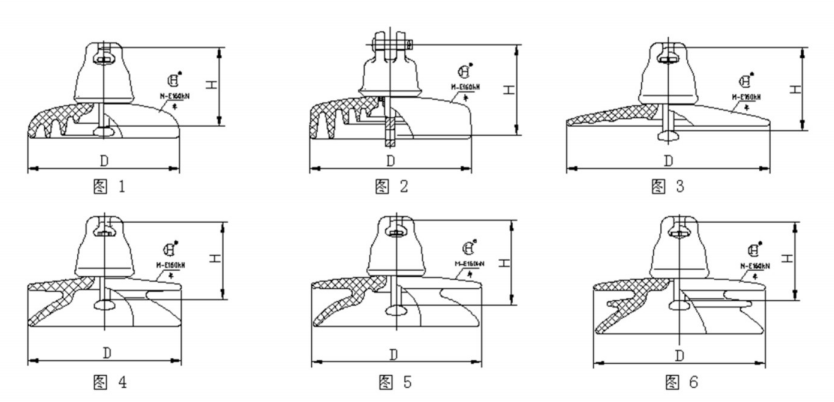

4、160kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U160B/155	U160BP/155M	U160BP/155D	U160BP/170D	U160BP/155T	52-10
圖號	1	3	4	5	6	2
絕緣件公稱直徑D? mm	300	425	300	340	330	320
公稱結構高度H? mm	155	155	155	170	155	178
公稱爬電距離? mm	400	385	450	525	545	545
連接標記? mm	20	20	20	20	20	20C
額定機電破壞負荷? kN	160	160	160	160	160	160
逐個拉伸負荷? kN	80	80	80	80	80	80
濕工頻耐受電壓? kV	45	45	45	50	45	45
雷電沖擊耐受電壓? kV	110	120	130	130	120	120
沖擊擊穿電壓? (標幺值)	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	9.5	10.7	10.0	11.0	12.4	12.6

? ? ? ?注: *僅適用于1000kV絕緣子,52- 10為美標ANSI C29.2產品。

?

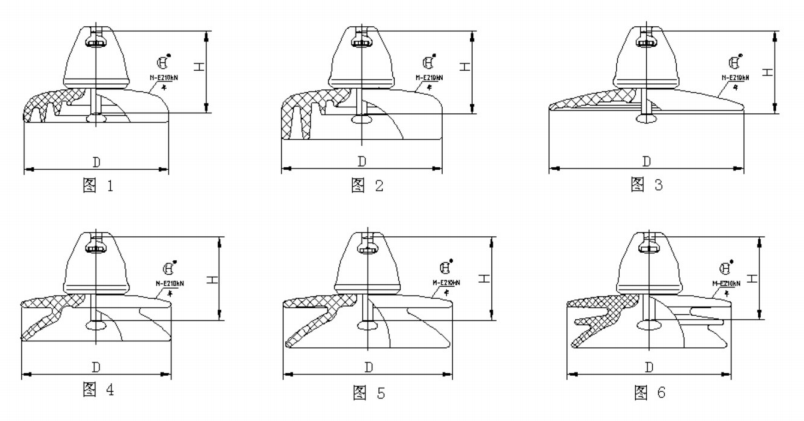

5、210kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U210B/170	U210BP/170	U210BP/170M	U210BP/170D-1	U210BP/170D-2	U210BP/170T
圖號	1	2	3	4	5	6
絕緣件公稱直徑D? mm	300	330	420	300	350	340
公稱結構高度H? mm	170	170	170	170	170	170
公稱爬電距離? mm	400	550	380	450	525	545
連接標記? mm	20	20	20	20	20	20
額定機電破壞負荷? kN	210	210	210	210	210	210
逐個拉伸負荷? kN	105	105	105	105	105	105
濕工頻耐受電壓? kV	42	55	45	45	50	50
雷電沖擊耐受電壓? kV	115	135	120	120	135	130
沖擊擊穿電壓? (標幺值)	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	11.0	14.7	11.1	11.5	13.5	14.2

? ? ? ?注: *僅適用于1000kV絕緣子
?

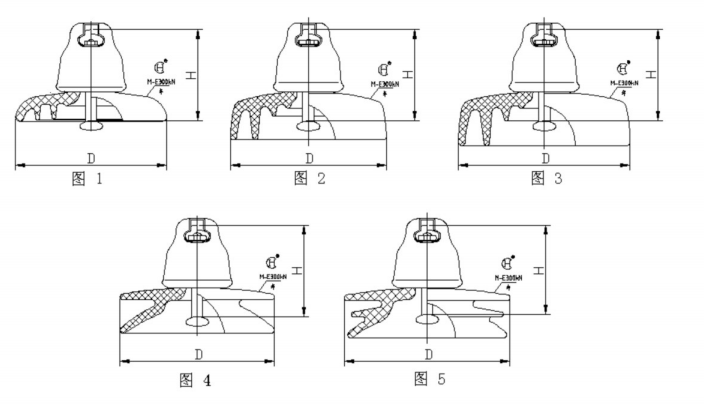

6、300kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U300B/195	U300BP/195-1	U300BP/195-2	U300BP/195D	U300BP/195T
圖號	1	2	3	4	5
絕緣件公稱直徑D? mm	320	330	360	330	360
公稱結構高度H? mm	195	195	195	195	195
公稱爬電距離? mm	390	505	600	480	550
連接標記? mm	24	24	24	24	24
額定機電破壞負荷? kN	300	300	300	300	300
逐個拉伸負荷? kN	150	150	150	150	150
濕工頻耐受電壓? kV	45	45	45	45	50
雷電沖擊耐受電壓? kV	130	130	130	130	140
沖擊擊穿電壓? (標幺值)	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	14.5	16.7	20.8	15.5	20.0

? ? ? ?注: *僅適用于1000kV絕緣子

?

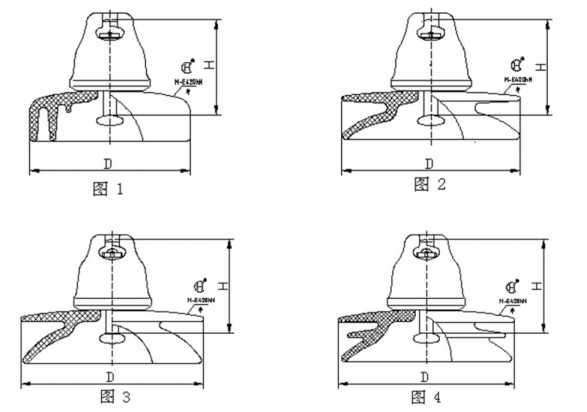

7、420kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U420B/205	U420BP/205D-1	U420BP/205D-2	U420BP/205T
圖號	1	2	3	4
絕緣件公稱直徑D? mm	340	380	400	400
公稱結構高度H? mm	205	205	205	205
公稱爬電距離? mm	550	550	615	635
連接標記? mm	28	28	28	28
額定機電破壞負荷? kN	420	420	420	420
逐個拉伸負荷? kN	210	210	210	210
濕工頻耐受電壓? kV	50	50	50	50
雷電沖擊耐受電壓? kV	140	140	140	130
沖擊擊穿電壓? (標幺值)	2.8,2.85*	2.8,2.85*	2.8,2.85*	2.8,2.85*
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	23.6	22.6	23.6	24.1

? ? ? ?注: *僅適用于1000kV絕緣子
?

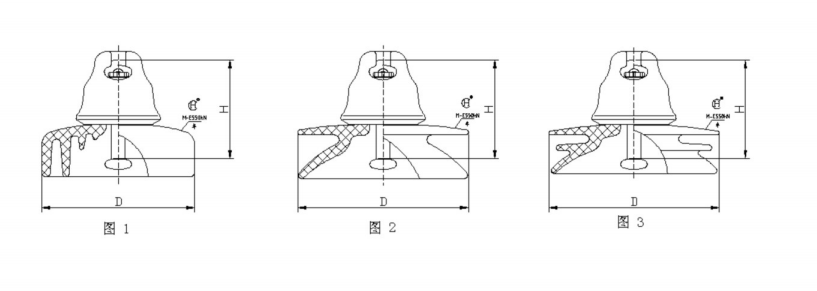

8、550kN盤形懸式瓷絕緣子

主要尺寸和性能

產品型號	U550B/240	U550B/240D	U550B/240T
圖號	1	2	3
絕緣件公稱直徑D? mm	380	420	400
公稱結構高度H? mm	240	240	240
公稱爬電距離? mm	700	600	650
連接標記? mm	32	32	32
額定機電破壞負荷? kN	550	550	550
逐個拉伸負荷? kN	275	275	275
濕工頻耐受電壓? kV	55	55	55
雷電沖擊耐受電壓? kV	135	135	135
沖擊擊穿電壓? (標幺值)	2.8,2.85*	2.8,2.85*	2.8,2.85*
無線電干擾電壓(7.5kV,1MHz)??μV	50	50	50
電暈熄滅電壓? kV	腳18,帽22	腳18,帽22	腳18,帽22
工頻電弧實驗	0.12s,20kA	0.12s,20kA	0.12s,20kA
單只參考重量? kg	33.0	30.0	32.0

? ? ? ?注: *僅適用于1000kV絕緣子

?
