盤形懸式地線瓷絕緣子
應用范圍
型號名稱
應用范圍
? ? ? ?盤形懸式地線絕緣子是一種特殊的懸式絕緣子，用于桿塔與輸電線路架空避雷線的連接。地線絕緣子的特點是絕緣子盤徑和爬電距離較小，裝有帶空氣間隙的電極，地線絕緣子根據安裝形式和電極結構可分為懸垂式和耐張式兩種。
型號名稱
主要尺寸和性能
| 產品型號 | UE70C | UE70CN | UE120C | UE120CN |
|---|---|---|---|---|

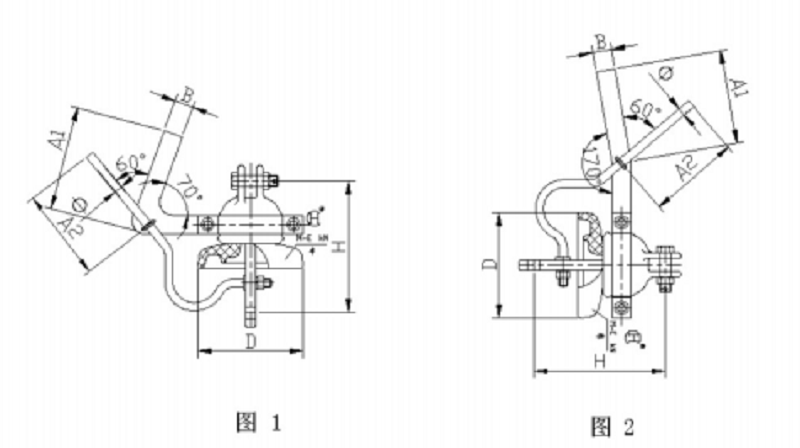

| 圖號 | 1 | 2 | 1 | 2 |
| 懸掛方式 | 懸垂 | 耐張 | 懸垂 | 耐張 |
| 絕緣件直徑D? ? mm | 160 | 160 | 170 | 170 |
| 公稱結構高度H? mm | 200 | 200 | 210 | 210 |
| 公稱爬電距離? mm | 160 | 160 | 170 | 170 |
| 連接標記? mm | 帽16C，腳16L | 帽16C，腳16L | 帽16C，腳16L | 帽16C，腳16L |
| 電極尺寸A1? mm | 155 | 135 | 155 | 135 |
| 電極尺寸A2? mm | 135 | 135 | 135 | 135 |
| 上電極寬度及厚度B/δ? mm | ≥30/2.5 | ≥30/2.5 | ≥30/2.5 | ≥30/2.5 |
| 下電極直徑φ? mm | ≥12 | ≥12 | ≥12 | ≥12 |
| 間隙調整范圍? mm | 10~30 | 10~30 | 10~30 | 10~30 |
| 額定機電破壞負荷? kN | 70 | 70 | 120 | 120 |
| 工頻擊穿電擊? kV | 120 | 120 | 120 | 120 |
| 50%雷電沖擊干閃絡電擊（安裝電極）? kV | ≥40 | ≥40 | ≥40 | ≥40 |
型號說明:
? ? ? ?UE為盤形懸式地線絕緣子，后面數字70或120為絕緣子機電破壞負荷(kN), C為懸垂式，CN為耐張式。
?
